제품소개
에코데크
표준상세도

에코데크

RC조
[표준상세도]

범례
LA 인장 이형철근의 길이
(상부연결근)		 정착길이
LB 정착길이 (표준 Hook 사용 시)
LC 이음길이
LD 압축 이형철근의 길이
(하부연결근)		 정착길이
LE 이음길이

* 정착 및 이음길이는 콘크리트 구조설계기준에 따를것

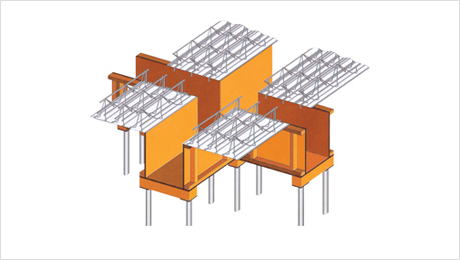

ECODECK RC조

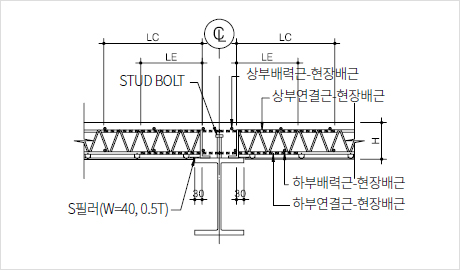

  • 주근 방향 단면 상세도

    주근 방향 단면 상세도

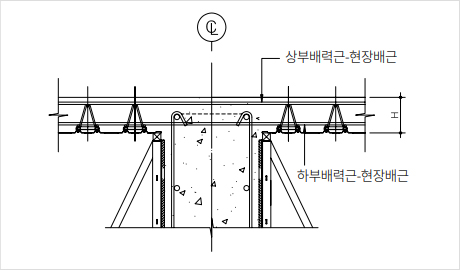

  • 배력근 방향 단면 상세도

    배력근 방향 단면 상세도

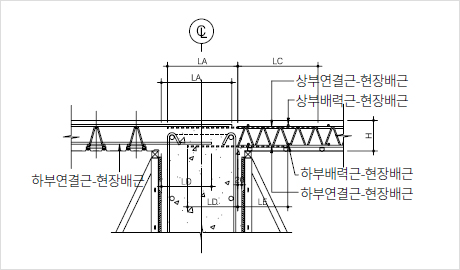

  • 배력근 + 주력근 방향 단면 상세도

    배력근 + 주력근 방향 단면 상세도

  • 단부 고정 상세도

    단부 고정 상세도

철골조
[표준상세도]

범례
LA 인장 이형철근의 길이
(상부연결근)		 정착길이
LB 정착길이 (표준 Hook 사용 시)
LC 이음길이
LD 압축 이형철근의 길이
(하부연결근)		 정착길이
LE 이음길이

* 정착 및 이음길이는 콘크리트 구조설계기준에 따를것

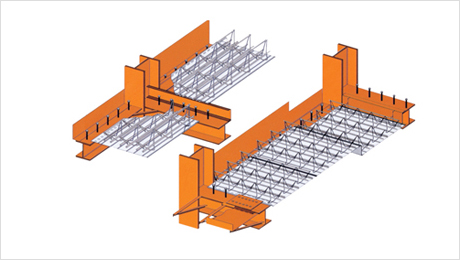

ECODECK 철골조

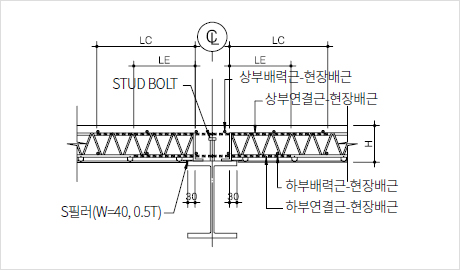

  • 주근 방향 단면 상세도

    주근 방향 단면 상세도

  • 배력근 방향 단면 상세도

    배력근 방향 단면 상세도

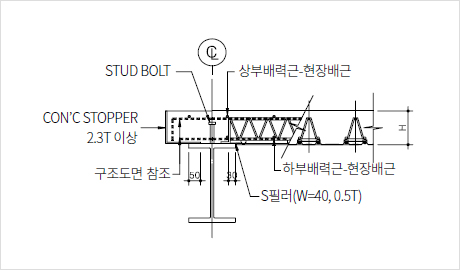

  • STOPPER부분 단면 상세도

    STOPPER부분 단면 상세도

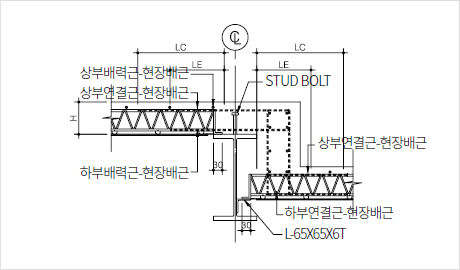

  • 단차가 큰 단면 상세도

    단차가 큰 단면 상세도

  • DECK 겹침 상세도

    DECK 겹침 상세도

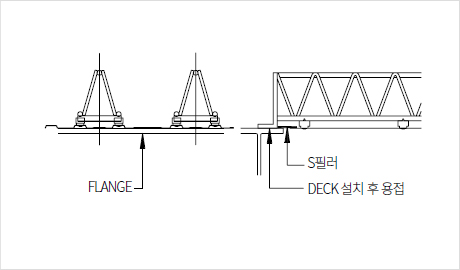

  • 단부 고정 상세도

    단부 고정 상세도
