도브데크

제품개요

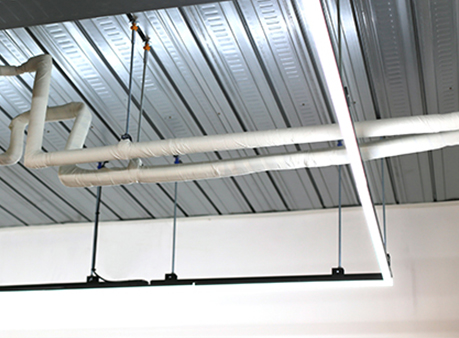

DOVEDECK사진

행잉장치 일체형 데크플레이트도브데크

도브데크는 철선 일체형 데크플레이트 강판에 행잉장치 설치를 위한 도브테일(Dove Tail)을 추가한 제품으로 기존 작업시 장시간 고소작업, 화재 위험 가능성 및 분진 발생 등 문제점을 개선한 제품입니다. 행잉장치를 자유롭게 이동/설치할 수 있고 설치 시간을 10배 이상 단축시키며 행잉시 다양한 가설제를 탈부착하기 용이한 획기적인 제품입니다.

공법의
특징 및 장점

앵커 타공으로 인한 시공성 저하를 개선한 데크플레이트로 현장 작업량이 감소하여 설치 시간을 단축시키며 분진 발생이 없는 이동 및 탈부착에 탁월한 데크플레이트입니다.

공법의 특징 및 장점
구분 도브데크 + 트래퍼조이드 기존방식(전산볼트) 와이어 행잉
시공 이미지 도브데크테이블이미지 도브데크테이블이미지 도브데크테이블이미지
필요 도구 없음 드릴(앵커시공), 스패너, 망치, 그라인더 드릴, 스패너, 와이어 절단기
작업시간 (인원 : 3인) 10분 (30%) 29분 20초 (100%) 15분 20초 (50%)
시공성 공정 : 3단계
도구 : 없음
설치 : 10분
공정 : 5단계
도구 : 4개
설치 : 29분 20초
공정 : 4단계
도구 : 3개
설치 : 15분 20초
안전성 고소작업 : 30%
분진발생 : 0%
화재위험 : 0%
고소작업 : 100%
분진발생 : 100%
화재위험 : 100%
고소작업 : 50%
분진발생 : 100%
화재위험 : 0%
경제성 80% 100% 90%
비고
  • - 신축건물을 기준으로 성능 비교
  • - 리모델링의 경우 철거, 야간작업, 제한된 현장여건 등으로 기존방식에 비해 와이어 행잉은 10%, 도브데크+트래퍼조이드 시공은 20%의 추가 개선효과 기대

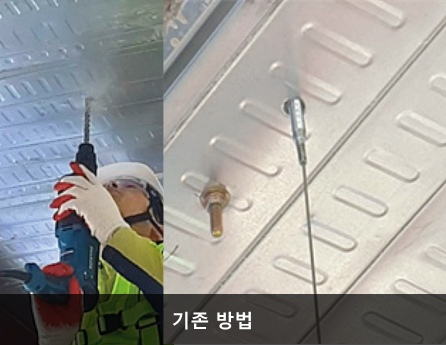

  • dovedeck장점이미지1

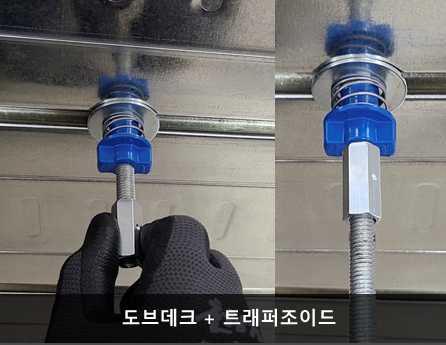

  • dovedeck장점이미지2

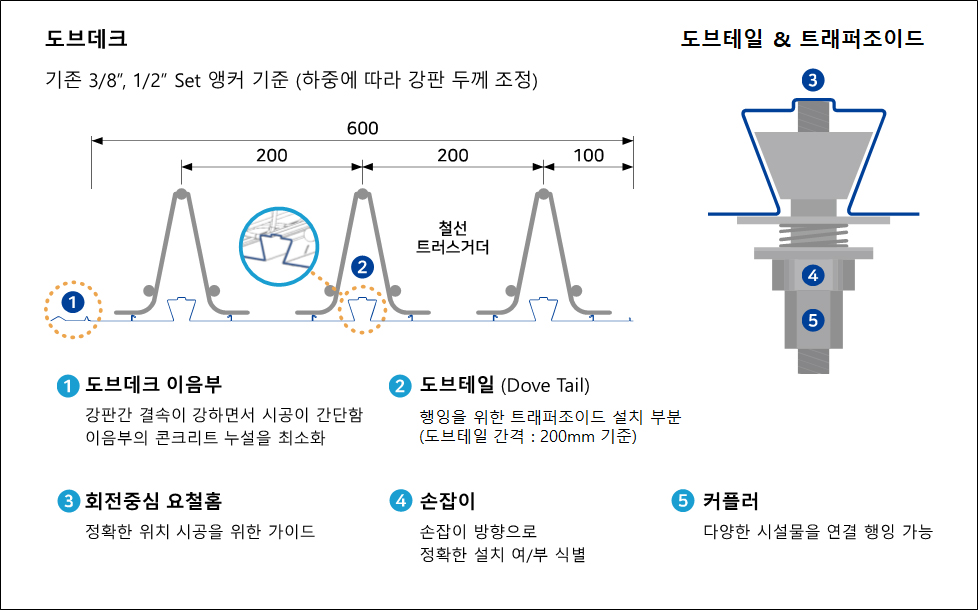

형상과 단면

dovedeck형상과단면 이미지
