스피드데크Ⅱ

제품개요

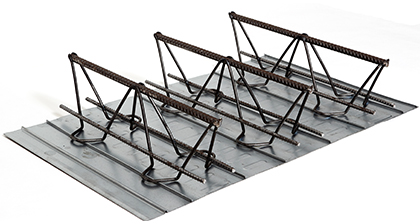

SPEEDDECKⅡ사진

콘크리트 누설방지형 데크플레이트스피드데크Ⅱ

스피드데크Ⅱ는 기존 제품에서 문제 되었던 여러 가지 문제점들을 진일보하여 개선한 제품으로 제조공정의 용접점 노출 문제, 시공 현장에서의 콘크리트 누수 문제를 최소화한 제품입니다. 트러스 연결부의 피치 절단을 자유롭게 조절할 수 있어 구조물의 안전성을 확보하고 연결부를 개선하여 품질을 높이며 공기를 단축시킬 수 있는 미래형 데크입니다.

공법의
특징 및 장점

스피드데크Ⅱ는 강판 체결력을 강화해 콘크리트 누수를 최소화하고, 후처리 없이 시공할 수 있어 공기 단축과 비용 절감에 효과적인 고효율제품입니다.

공기단축

  • 신속한 조립 시공
  • 구조설계에 맞춘 철선을 용접·조립·반입하여 시공이 빠름
  • 내화 피복 작업이 불필요

고품질

  • 단부 지점부의 누수틈새가 없어 완벽한 콘크리트 누수 방지
  • 주문 제작된 철선 트러스를 사용하여 배근 간격 일정/유지
  • 주근이 래티스에 고정되어 피복의 두께가 일정하게 유지
  • 시공하중에 의한 처짐을 고려하여 제품에 캠버 감소
  • 콘크리트 누설 방지형 데크플레이트로 타설시 시멘트 수분 또는 페이스트의 누설을 최소화하여 최상의 콘크리트 품질 유지

비용절감

  • 시공시 서포트 및 거푸집이 불필요
  • 하부에 피복이 형성되므로 내화 피복 작업이 불필요

다양성

  • 철골조, 철근콘크리트조 등 어떤 구조에도 선택의 폭이 넓음
  • 기 설계된 구조도 스피드데크Ⅱ로 변경이 가능

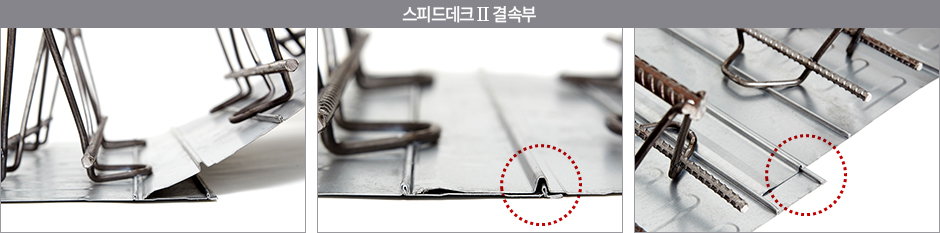

  • SPEEDDECK2 장점이미지1

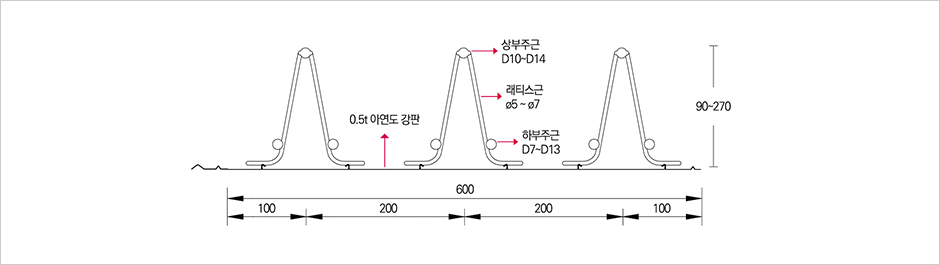

형상과 단면

SPEEDDECKⅡ 형상과단면 이미지

TYPE SD1 SD1A SD2 SD3 SD3A SD4 SD5 SD6 SD6A SD7 SD8 SD9 SD10
TOP D10 D10 D10 D13 D13 D13 D13 D12 D12 D12 D13 D14 D14
BOTTOM 2-D8 2-D7 2-D10 2-D8 2-D7 2-D10 2-D13 2-D8 2-D7 2-D10 2-D12 2-D10 2-D12
LATTICE ø5 ~ ø7
SLAB 두께 120 ~ 330㎜
