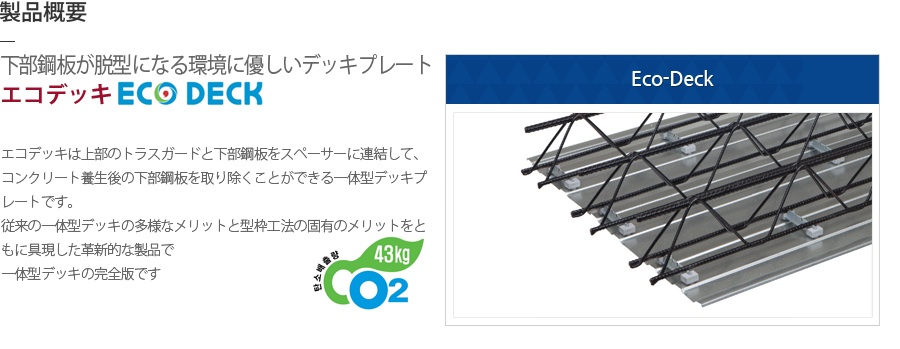

| 仕樣 | ED1A | ED1 | ED2 | ED3A | ED3 | ED4 | ED5 | ED6A | ED6 | ED7 | ED8 | ED9 | ED10 |
|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
| 上部 | D10 | D10 | D10 | D13 | D13 | D13 | D13 | D12 | D12 | D12 | D13 | D14 | D14 |
| 下部 | D7 | D8 | D10 | D7 | D8 | D10 | D13 | D7 | D8 | D10 | D12 | D10 | D12 |

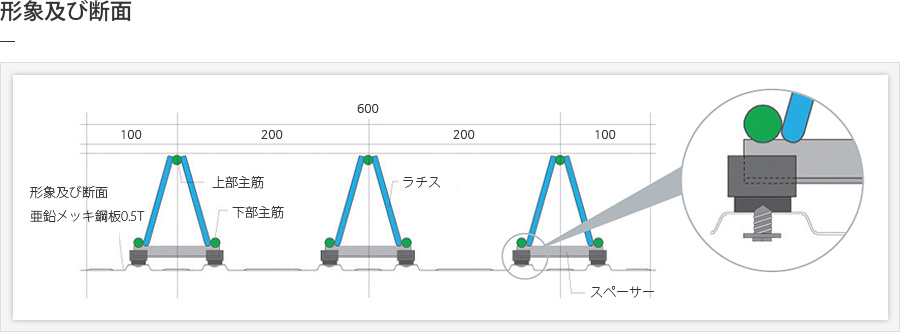

| ラチス | ø5 ~ ø7 | ||||||||||||
| スラブ厚さ | 120㎜ ~ 330 | ||||||||||||

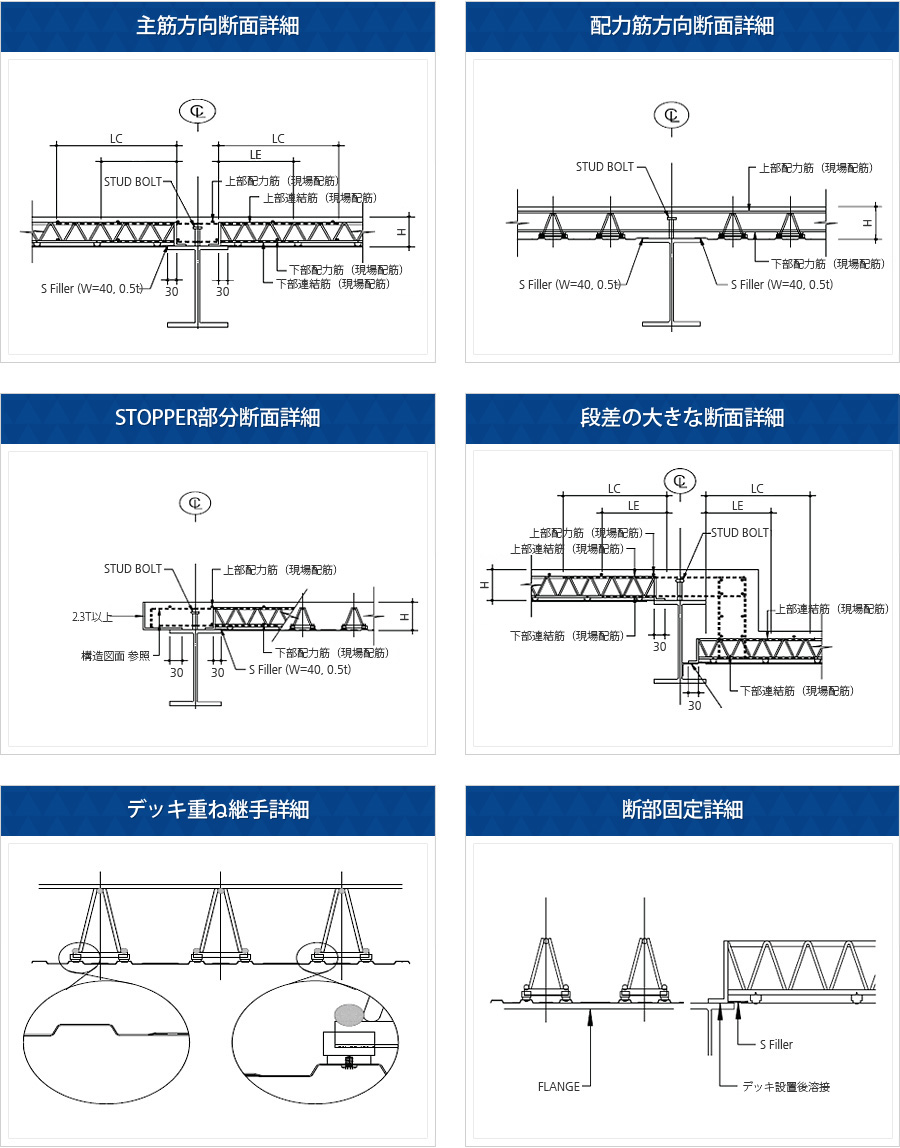

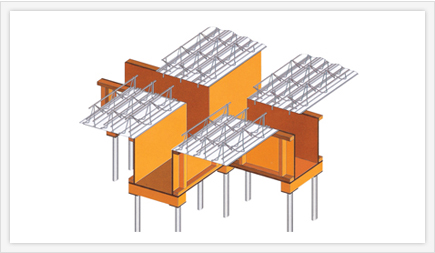

| LA | 引張 異形鉄筋 長さ (上部 連結筋) |
定着 長さ |
|---|---|---|
| LB | 定着 長さ (標準 Hook 使用 時) |
|
| LC | 繋ぎ 長さ | |
| LD | 圧縮 異形鉄筋 長さ (下部 連結筋) |
定着 長さ |
| LE | 繋ぎ 長さ |
定着及び繋ぎの長さは コンクリート構造設計の基準に従うこと

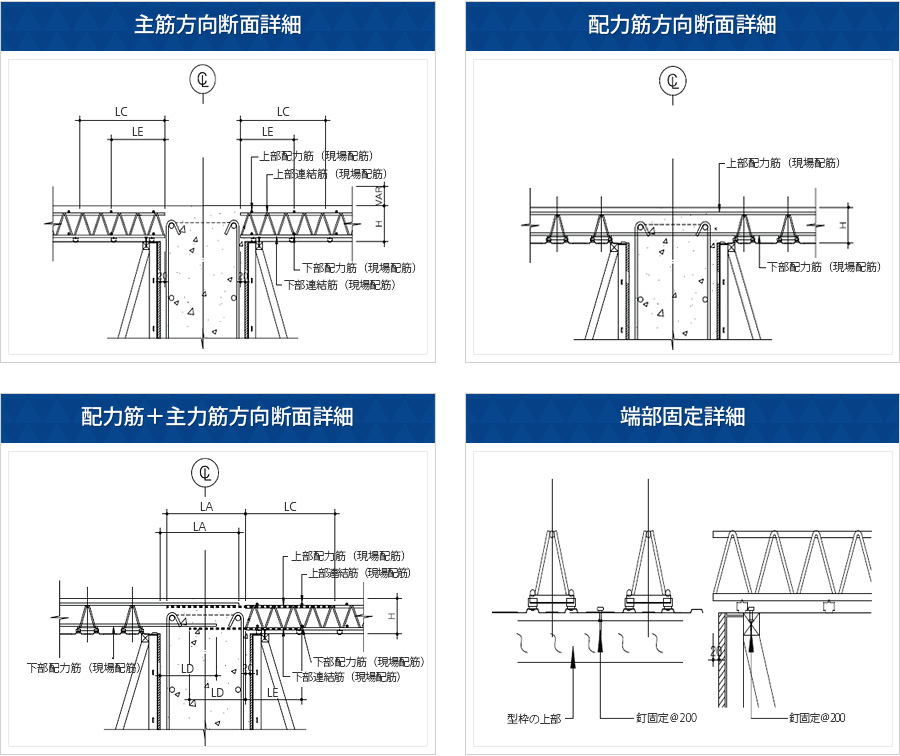

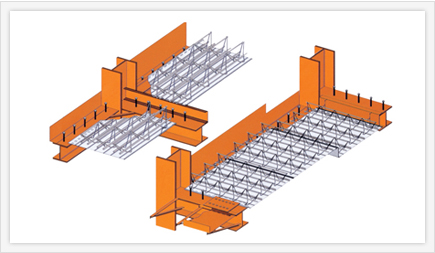

| LA | 引張 異形鉄筋の 長さ (上部 連結筋) |
定着 長さ |
|---|---|---|
| LB | 定着 長さ (標準 Hook 使用 時) | |
| LC | 繋ぎ 長さ | |
| LD | 圧縮 異形鉄筋の 長さ (下部 連結筋) |
定着 長さ |
| LE | 繋ぎ 長さ |
定着及び繋ぎの長さは コンクリート構造設計の基準に従うこと
